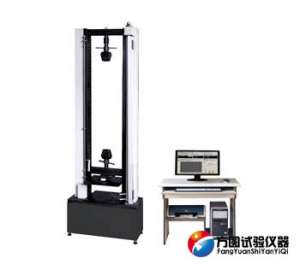

輸油管環剛度試驗機是專門針對鋼管、塑料管、玻璃纖維夾砂管、高等院校、科研院所、質檢機構而設計的雙空間PLC控制試驗機。PLC通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、環剛度、彎曲等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離。
依據標準：
本試驗機根據《電子式萬能試驗機》GB/T 16491-2008標準制造。
本試驗機根據《GB/T9647-2003熱塑性塑料管材環剛度的測定》《GB/T21238-2007玻璃纖維增強塑料夾砂管》等標準制造，并嚴格執行此標準。

1、該機采用四柱框架式雙空間結構；上拉、下壓。
2、調速系統采用伺服調速系統及伺服電機，性能穩定可靠，具有過流、過壓、過載等機械保護裝置。
3、傳動部分采用圓弧同步齒形帶，精密滾珠絲杠副傳動，傳動平穩，噪音低，傳動效率高。
4、萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。
5、配備專用的環剛度變形測量裝置，使變形量結果更準確。
6、三種機型適用于φ1000mm、φ2000mm、φ3000mm以下管徑。

型號 WDW-20H WDW-50H WDW-100H
最大試驗力(KN) 20 50 100
過載保護 超過滿量程的2%-5%
結構型式 門式框架式結構
壓縮空間 0-800（可定做）
有效試驗寬度 400(mm) 450(mm)
試驗力測量范圍 滿量程的2%～100%FS
試驗力測量精度 優于示值的±1%以內
變形測量準確度 優于示值的±1%
變形測量范圍 引伸計滿量程的2%-100%范圍內
力等速控制范圍 0.05%～100%FS
力等速控制精度 優于設定值±1%
位移等速控制范圍 0.05～500mm/min 0.05～200mm/min
位移測量分辨率 0.005
位移等速控制精度 優于設定值±1%
變形等速控制范圍 0.05%～100%FS
變形等速控制精度 優于設定值±1%
PC配置 聯想品牌計算機，HP彩色噴墨打印機
電源 220V±10%，50Hz
功率（W） 1000 1500
重量(Kg) 450 550
輔具配置 拉伸、壓縮輔具各一套，其它輔具須選配
