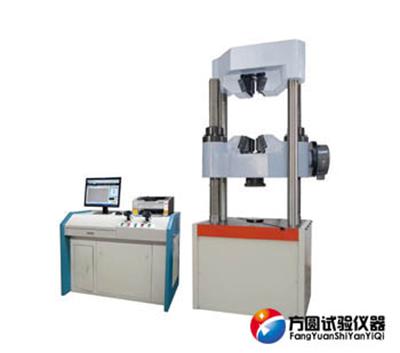

微機控制電液伺服萬能試驗機
當前位置: 主頁> 產品展示 >> 液壓萬能試驗機 >> 微機控制電液伺服萬能試驗機
類型：微機控制電液伺服萬能試驗機 產品熱度：
WAW-C系列微機控制電液伺服萬能試驗機可分為WAW-300C WAW-600C WAW-1000C三種型號，主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后
索取價格產品介紹
WAW-C系列微機控制電液伺服萬能試驗機可分為WAW-300C WAW-600C WAW-1000C三種型號，主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由蝸輪蝸桿下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用蝸輪蝸桿傳動。計算機全自動閉環控制高性能電液伺服閥完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
1、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
2、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制模式，各種控制模式在試驗過程中可任意平滑切換。
3、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
4、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。
5、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
6、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程實時屏幕顯示。
7、WAW-C系列微機控制電液伺服萬能試驗機可根據實際需要可以選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析、和打印。
8、具有自動和人工兩種模式分析試驗結果，僅適用鼠標即可在試驗曲線上找到試驗結果的相關對應點。
9、用戶可根據試驗機需求任意編輯標準文本報表格式或者EXCEL文本報表格式。
10、當負荷超過滿量程的2%-5%時自動過載保護停機
11、可根據試樣條件、試驗日期和試驗數據自動查詢所有相關歷史記錄
12、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
|
產品型號 |
WAW-300C |
WAW-600C |
WAW-1000C |
|
主機結構形式 |
蝸輪蝸桿油缸下置式結構 |
|
|
|
最大試驗力 |
300 kN |
600 kN |
1000 kN |
|
試驗機級別 |
1級/0.5級 |
|
|
|
試驗力測量范圍 |
1%-100%FS |
|
|
|
試驗力示值相對誤差 |
≦示值的1% |
|
|
|
力分辨率 |
1/300000 |
|
|
|
變形測量裝置 |
電子式引伸計 |
|
|
|
變形示值 |
≦示值的±0.5% |
|
|
|
位移測量裝置 |
光電編碼器 |
|
|
|
位移示值 |
≦示值的±1%/0.5% |
|
|
|
位移分辨力 |
0.01mm |
|
|
|
活塞最大移動速度 |
0.05-100（mm/min）無極調速 |
|
|
|
橫梁調整速度 |
150（mm/min） |
|
|
|
控制方式 |
三閉環控制和編程控制 |
|
|
|
安全保護裝置 |
機械限位保護和軟件過載保護 |
|
|
|
有效拉伸空間 |
650mm |
|
|
|
有效壓縮空間 |
550mm |
|
|
|
立柱間距 |
530mm |
650mm |
760mm |
|
夾緊方式 |
液壓自動夾緊 |
|
|
|
圓試樣夾持直徑 |
φ10-φ32mm |
Φ13-φ40mm |
Φ12-φ60mm |
|
扁試樣夾持厚度 |
0-15mm |
0-30mm |
0-55mm |
|
扁試樣夾持寬度 |
76mm |
80mm |
80mm |
|
上下壓盤尺寸 |
204*204mm |
|
|
|
彎曲支輥間距 |
600 mm |
|
|
|
彎曲支輥寬度 |
140mm |
|
|
|
活塞最大行程 |
250mm |
|
|
|
主機外形尺寸 |
1000×600×2365 |
1180×750×2633 |
1320×800×2965 |
|
主機電源 |
1.1KW |
1.1KW |
3KW |
|
油源控制柜外形尺寸 |
960×630×900 |
960×630×900 |
960×630×900 |
|
控制柜電源 |
1.5 KW |
1.5 KW |
2.2 KW |
|
主機機重量 |
3000kg |
3200kg |
5500kg |
